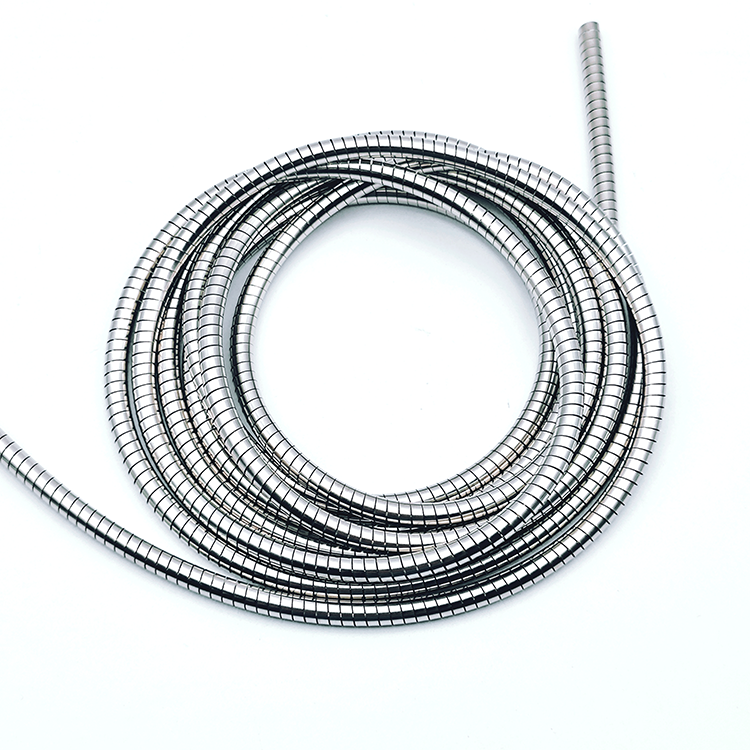

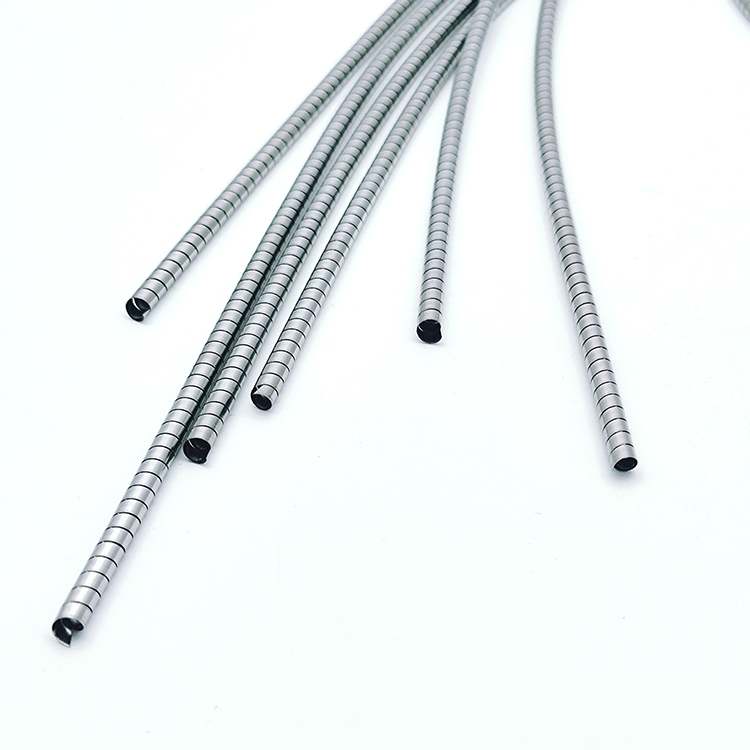

半导体设备中用于电磁屏蔽的螺旋管

1.核心概念：为什么需要电磁屏蔽螺旋管。
       蚀刻机，PECVD (等离子强化化学蒸气沉积），离子植入机等的半导体机器，高频，高电力电气零件（RF源，各种各样的开关电源，步进电机等）及敏感传感器（电子镜，激光测距仪等）被内部充满。

• 干扰源： 螺旋管本身在通电和断电时，尤其是快速切换时，会产生强烈的瞬变磁场（dΦ/dt）。这个磁场会像无线电波一样辐射出去。

• 受害者： 周围的精密电路和传感器极易受到这种辐射干扰，导致信号失真、数据错误或误动作。

• 屏蔽目的： 因此，必须将螺旋管产生的磁场“约束”在一个有限的范围内，防止它干扰设备其他部分的正常工作，确保工艺的稳定性和重复性。这就是电磁屏蔽的核心任务。

2. 螺旋管的电磁屏蔽主要方法

为螺旋管施加电磁屏蔽，主要有以下几种方法，通常会组合使用：

a) 磁屏蔽罩

        这是最直接和最常见的方法。使用高透过性的材料制作罩子，在其周围包上螺旋管。
        工作原理：高透过性材料为磁场（类似电路导线）提供“低电阻路径”。螺旋管生成的磁场线大部分不会泄漏到外部空间，而是被封闭在沿着罩壁形成环的密封罩内部。

• 常用材料：

  • 坡莫合金 (Permalloy)： 如μ-合金，具有极高的初始磁导率，是对弱磁场进行屏蔽的最有效材料。常用于屏蔽非常敏感的区域。但它通常较贵且机械加工后需要特殊的热处理（氢退火）来恢复其磁性能。

  • 镍铁合金： 性能介于电工纯铁和坡莫合金之间，是常用的折中选择。

  • 电工纯铁 (DT4C等)： 饱和磁感应强度高，适合屏蔽强磁场，但磁导率相对较低。

  • 非晶/纳米晶软磁材料： 这是新一代的优秀屏蔽材料，具有极高的磁导率和饱和磁感应强度，综合性能优异，但成本较高。

• 设计要点：

  • 密闭性： 屏蔽罩应尽可能形成一个闭合的回路，任何缝隙都会造成磁场泄漏。接缝处应重叠或使用导电磁衬垫。

  • 多层屏蔽： 对于要求极高的场合，会采用多层屏蔽（如内层用高磁导率的坡莫合金，外层用高饱和磁感应的电工纯铁）来应对不同强度的磁场。

b) 反向抵消线圈

这是一种主动或有源的屏蔽技术。

• 工作原理： 在主螺旋管外部再绕制一个反向的辅助线圈。当主线圈通电时，辅助线圈通以一个适当大小和相位的反向电流，使其产生的磁场与主线圈的泄漏磁场大小相等、方向相反，从而在外部空间相互抵消。

• 优点： 可以实现非常高的屏蔽效能，尤其适用于对静态或低频磁场屏蔽要求极高的场景。

• 缺点： 系统复杂，需要精密的电流控制电路来匹配主线圈电流的变化，成本高。

c) 结构设计与布线优化

• 双绞线供电： 给螺旋管供电的导线应采用双绞线。这样，两根线产生的磁场会因方向相反而大部分相互抵消，显著减少供电线路产生的辐射。

• 同轴电缆： 对于高频驱动信号，使用同轴电缆并确保屏蔽层良好接地，可以有效约束信号线上的电磁辐射。

• 返回路径： 精心设计电流的返回路径，使其尽可能紧贴输出路径，减小回路面积。回路面积越小，辐射效率越低。

d) 接地与滤波

• 滤波： 在螺旋管的驱动电路输入端安装EMI滤波器（通常包含共模电感和X/Y电容），可以极大地抑制通过电源线传导出去的高频噪声，这些噪声也是电磁干扰的来源。

• 接地： 将屏蔽罩、驱动器的外壳等与设备的主接地参考点进行低阻抗、单点连接（避免接地环路）。良好的接地是任何屏蔽措施有效工作的基础。

3. 在半导体设备中的特殊考虑

1. 洁净度与出气率： 半导体设备要求在超高真空或洁净环境下工作。所有屏蔽材料必须满足低出气率的要求，不能释放挥发性有机物或颗粒污染物。例如，某些涂层或胶粘剂可能被禁止使用。

2. 耐化学性： 设备内部可能存在腐蚀性工艺气体（如CF₄, Cl₂）。屏蔽材料（尤其是罩体）需要具备良好的耐化学腐蚀性能，或进行适当的表面处理（如镀镍、镀金）。

3. 热管理： 螺旋管和其驱动电路工作时会发热。屏蔽罩的设计不能影响散热，有时需要集成散热鳍片或冷却通道。

4. 高频驱动： 许多半导体设备中的螺旋管（如真空阀门的驱动线圈）由高频PWM波驱动，会产生丰富的高次谐波干扰。这对屏蔽和滤波提出了更高的要求。

总结

对半导体设备中的电磁屏蔽螺旋管，通常采用 “多层防御” 的策略：

1. 源头抑制： 优化驱动电路（如使用缓启动电路减少di/dt）、采用双绞线布线。

2. 被动屏蔽： 使用坡莫合金或纳米晶材料制成的密闭屏蔽罩，将磁场约束在内部。

3. 传导抑制： 在电源入口安装EMI滤波器，阻止噪声通过线缆传播。

4. 良好接地： 为整个系统提供一个干净、可靠的接地参考。
