什么是 EMI 垫片？

       导电弹性体垫片成为良好 EMI 密封件的重要特性是其能够在垫片-法兰连接处提供良好的导电性。

       一般来说，顺应性和导电性越高，屏蔽效能就越高。垫片及其配合面的表面导电性是确保垫片接缝有效性的最重要特性。这意味着法兰和垫片之间的电阻应尽可能低。

EMI/RFI 屏蔽垫片的类型

       EMI/RFI 屏蔽垫片种类繁多，每种设计都旨在提供有效的电磁和射频干扰屏蔽。EMI/RFI 屏蔽垫片的主要类型包括：

1. 导电弹性体垫片：导电弹性体垫片由填充导电颗粒（例如银、镀镍石墨）的弹性材料制成，具有柔韧性，并提供优异的压缩性和导电接触性能。它们通常用于密封电子设备外壳、连接器以及其他需要有效EMI/RFI屏蔽的应用中的缝隙和接缝。
2. 金属垫片：金属垫片通常由不锈钢、铝或铜等材料制成。它们具有高导电性和机械强度，非常适合需要强大EMI/RFI屏蔽性能的应用。

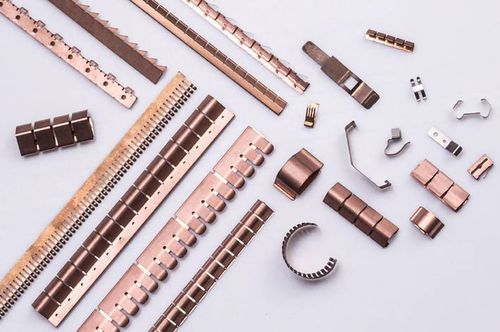

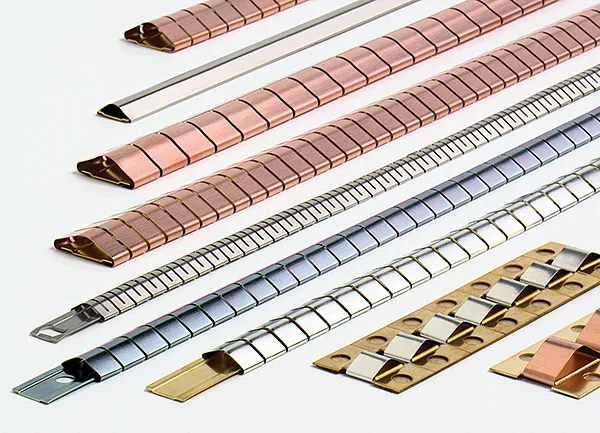

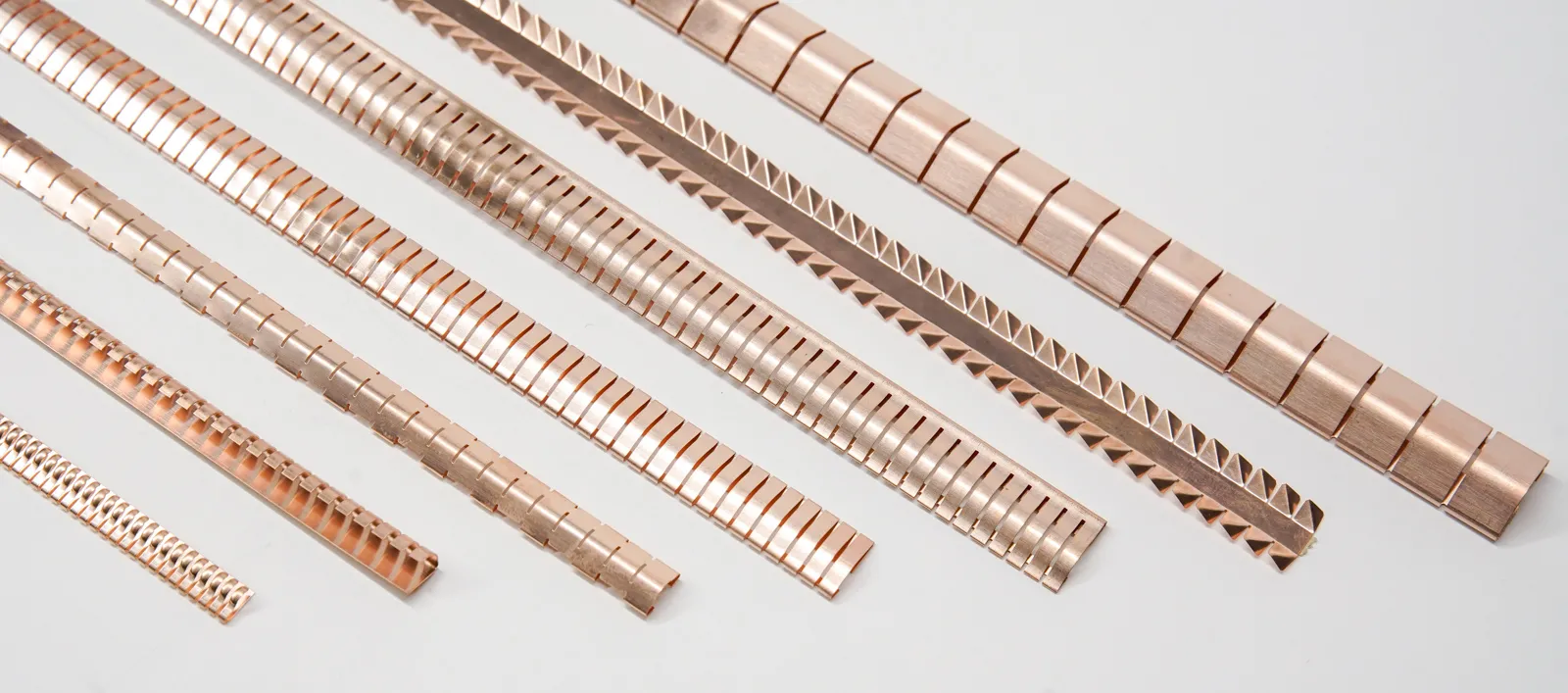

3. 指状垫片：指状垫片由一系列弹簧状金属指状物组成，可在配合面之间提供恒定的压力和导电接触。它们通常用于屏蔽门、连接器和其他需要频繁接触的应用。
4. 织物覆泡沫垫片：这类垫片将导电织物或金属箔压合到柔软的泡沫芯上。织物覆泡沫垫片兼具柔韧性和良好的屏蔽性能，适用于各种应用。
5. 金属丝网垫片：金属丝网垫片由细金属丝编织成网状结构。它们具有良好的EMI/RFI屏蔽性能，适用于需要通风和屏蔽的应用。
6. 导电泡沫垫片：这些垫片由导电泡沫材料制成，具有良好的屏蔽性能，适用于需要压缩性和弹性的应用。
7. 导电胶带：导电胶带并非传统的垫片，而是用于密封组件和外壳之间的缝隙和接缝。它们为狭小空间内的EMI/RFI屏蔽提供了一种简单有效的解决方案。

       每种类型的 EMI/RFI 屏蔽垫片都旨在满足特定的屏蔽要求，并根据所需屏蔽级别、应用、环境条件以及与配合表面的材料兼容性等因素进行选择。

了解传导 EMI 及其对电子系统的影响

       传导电磁干扰 (EMI) 是指沿电源线或信号线传导（而非通过空气辐射）的不需要的电磁能量。此类 EMI 可分为两个主要部分：差模能量和共模能量。

1. 差模电磁干扰 (EMI)是指传输线或电源导体之间出现不需要的电磁信号。它会影响信号中承载信息的部分，导致数据错误或失真。可以通过适当的电缆设计、阻抗匹配和滤波来控制它。
2. 共模电磁干扰 (EMI)是指传输线或电源的两个导体上同时出现不需要的电磁信号。它是由外部电磁场或系统不平衡引起的。共模干扰会导致接地噪声，干扰通信，并且更难抑制，需要专门的滤波和接地技术。

       差模 EMI 和共模 EMI 都会对电子设备和系统的性能和可靠性产生负面影响。为了解决传导 EMI，设计人员会使用各种技术，包括使用 EMI 滤波器、正确接地、屏蔽电缆以及精心布局和布线。此外，在设计和测试阶段遵守电磁兼容性 (EMC) 标准和最佳实践有助于确保传导 EMI 保持在可接受的范围内。

EMI 的 2 种类型（连续与脉冲）

持续 EMI

       连续 EMI，也称为连续波 EMI，是指以连续稳定的电磁信号形式出现的干扰。其特点是波形连续，没有明显的间断或中断。连续 EMI 源可以是发射恒定电磁信号的设备或电路，例如无线电发射器、微波炉或电力线。连续 EMI 会导致数据错误、信号失真或通信中断，从而影响电子设备和系统。

脉冲EMI

       脉冲EMI，也称为瞬态EMI或脉冲EMI，是指以电磁能量短脉冲或脉冲形式出现的干扰。与连续EMI不同，脉冲EMI的特点是其间歇性，幅度和持续时间快速变化。脉冲EMI源可能包括带有快速开关元件的设备、电动机和雷击。由于脉冲EMI持续时间短且峰值能量高，其控制难度极大。它可能导致电压尖峰突变，影响敏感的电子元件，并导致电子设备故障或损坏。

       与传导和辐射 EMI 类似，EMI 屏蔽垫片通过阻止不需要的电磁信号来提供电磁屏蔽，抑制发射，减少串扰，并帮助设备符合规定。
