新能源汽车屏蔽螺旋管

       高压电池系统、电机驱动单元以及车载电子设备在运行过程中会产生强烈的电磁干扰（EMI），危及车辆的安全性和可靠性。作为电磁屏蔽领域的领先企业，电磁屏蔽螺旋管凭借创新的设计和卓越的性能，为新能源汽车行业提供了高效的EMI解决方案。

一、新能源汽车电磁干扰挑战

新能源汽车的核心部件，例如动力电池包（BMS）、驱动电机、车载充电机（OBC）、高压线束等，在运行过程中会产生高频电磁噪声，若不进行有效抑制，将导致以下问题：

• 信号传输异常：干扰 CAN 总线和传感器信号，影响车辆控制系统的稳定性。在关键情况下，这可能会延迟或扭曲车辆模块之间关键数据的传输。

• 电子设备故障：车载娱乐系统和ADAS（高级驾驶辅助系统）的误触发或失效。尤其对于ADAS而言，此类故障会给驾驶安全带来重大风险。

• 安全隐患：高压系统的电磁干扰可能导致电池管理系统（BMS）误判，从而可能影响车辆的整体安全，包括过度充电或热失控的风险。

传统的电磁屏蔽方案（例如金属屏蔽罩、导电布等）在柔韧性、重量和成本方面存在局限性。相比之下，电磁屏蔽螺旋管以其独特的结构，兼顾了性能与实用性，成为新能源汽车电磁兼容优化的理想选择。

二、电磁屏蔽螺旋管的工作原理

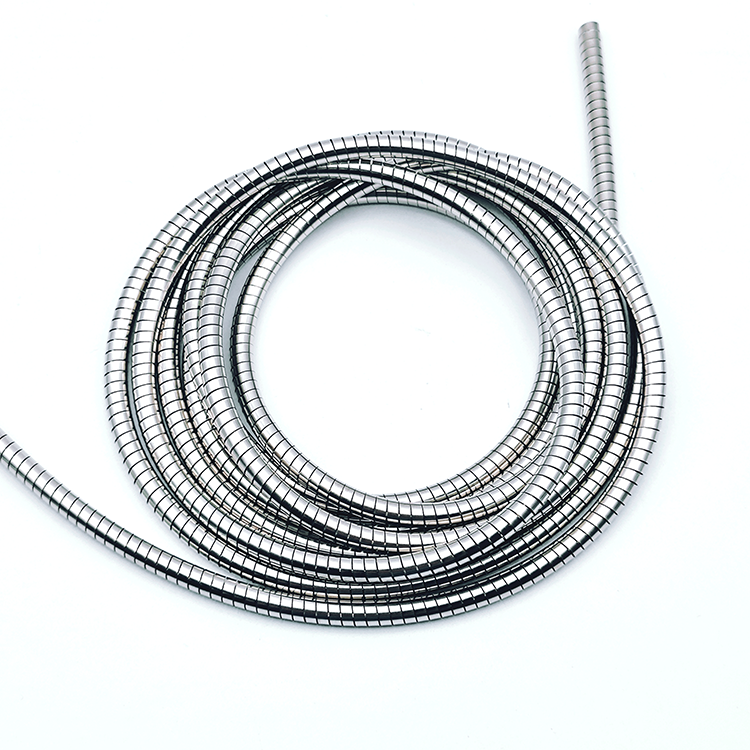

电磁屏蔽螺旋管采用高导电性金属材料（如镀银铜、白铜等），通过精密螺旋绕制工艺形成连续的屏蔽层，其核心优势包括：

• 涡流屏蔽效应：螺旋结构在交变电磁场中产生反向感应电流，有效抵消外界干扰。

• 宽带屏蔽：适用于从低频（如电机谐波）到高频（如5G通信干扰）的宽频率范围，确保全面防护。

• 柔韧性和可弯曲性：与刚性屏蔽相比，螺旋管更能适应新能源汽车中复杂的线束布局，简化安装并降低装配过程中损坏的风险。

•

三、电磁屏蔽螺旋管在新能源汽车的创新应用

1. 动力电池系统（BMS）中的EMI抑制

新能源汽车的电池管理系统（BMS）对电磁环境极其敏感，即使是微小的干扰也可能导致电压/电流检测出现误差，影响电池寿命和安全。

• 解决方案：电磁屏蔽螺旋管应用于电池包高压线束，有效隔离电机、逆变器产生的高频噪声，保证BMS信号稳定传输。

• 测试数据：某客户采用螺旋管后，BMS信号信噪比（SNR）提高了40%，误报率降低了60%，显著提高了电池系统的可靠性。

2. 驱动电机和逆变器的EMC优化

电机驱动系统是新能源汽车的主要EMI源，其PWM调制波产生强烈的谐波干扰，这些干扰可通过线束传播并影响车辆的其他系统。​

• 解决方案：在电机三相电缆上安装定制的螺旋管，与磁环结合组成复合屏蔽系统，有效抑制共模、差模干扰。

• 行业案例：某新能源汽车厂商将产品应用于汽车线束后，顺利通过CISPR 25车载EMC测试，符合国际标准，顺利获得市场准入。

3. 车载充电器 (OBC) 和 DC-DC 转换器的保护​

车载充电器在快速充电过程中会产生高频开关噪声，这可能会干扰车载电子设备，尤其是敏感的通信和控制系统。​

• 解决方案：螺旋管用于屏蔽车载充电器（OBC）的输入/输出线，在满足轻量化要求（比传统金属屏蔽层轻30%）的同时，减少辐射干扰，有助于提高车辆整体的能源效率。

4. 智能网联系统（5G/V2X）信号保护​

随着智能驾驶技术的发展，5G和V2X通信对电磁环境的要求更高，要求信号损耗和干扰最小化。​

• 解决方案：采用高频优化螺旋管（工作频率范围DC-40GHz）屏蔽车载天线馈线，减少信号串扰，提高通信稳定性，这对于可靠的车对车、车对基础设施通信至关重要。

•

       电磁屏蔽螺旋管作为新能源汽车电磁兼容优化的关键技术，在电池系统、电机驱动、智能网联等领域发挥着不可替代的作用。中天精密凭借领先的材料科学和精密的制造工艺，为客户提供高性能、定制化的电磁屏蔽解决方案，助力打造更安全、更可靠的新能源汽车。

       如果您正在寻找可靠的新能源汽车电磁屏蔽解决方案，请联系我们的技术团队获取免费样品和专业咨询！
