RF/EMI 屏蔽螺旋管

     从智能手机和平板电脑到高性能计算机，从通信基站和卫星系统到医疗诊断仪器，他们极大地改变了人们的生活和工作方式。但是，这些电子设备在操作过程中会产生各种频率的电磁波，受到周围环境其他电磁波的干扰。电磁干电不仅会影响机器的正常工作，降低机器的性能和可靠性，还可能对人类的健康造成潜在的危险。

电磁屏蔽基础理论

2.1 电磁波传播特性

     电磁波是由电场和磁场相互交替激发而形成的能量传播形式。其传播具有波粒二象性，在空间中以光速传播。根据频率的不同，电磁波可分为不同的波段，如低频段（LF）、中频段（MF）、高频段（HF）、甚高频段（VHF）、特高频段（UHF）以及微波频段等。不同频段的电磁波在传播过程中表现出不同的特性，例如，低频电磁波传播距离较远，但容易受到地面和障碍物的影响；高频电磁波传播速度快，信息传输量大，但穿透能力较

弱，容易被金属等导体屏蔽。在电磁环境中，各种设备产生的电磁波相互交织，形成复杂的电磁干扰源。

2.2 电磁屏蔽原理

     电磁屏蔽的本质是通过某种屏蔽材料或结构，阻挡或衰减电磁波的传播，从而减少干扰源对敏感设备的影响。常见的电磁屏蔽原理主要基于以下几种机制：

1. 反射损耗：当电磁波遇到屏蔽材料时，由于材料与空气的波阻抗不同，一部分电磁波会在界面处发生反射。屏蔽材料的电导率和磁导率越高，与空气的波阻抗差异越大，反射损耗就越大。例如，金属材料具有较高的电导率，对于高频电磁波能够产生显著的反射，从而有效阻挡电磁波进入屏蔽空间。

2. 吸收损耗：进入屏蔽材料内部的电磁波会在材料中产生感应电流，这些电流在材料电阻的作用下转化为热能而被消耗，即电磁波的能量被屏蔽材料吸收。材料的电导率、磁导率以及厚度等因素都会影响吸收损耗的大小。一般来说，高电导率和高磁导率的材料对电磁波的吸收能力较强，增加材料厚度也能提高吸收损耗。

3. 多次反射损耗：在屏蔽材料内部，电磁波还可能在材料的两个界面之间发生多次反射，每次反射都会使电磁波的能量进一步衰减。这种多次反射损耗在较厚的屏蔽材料中更为明显。通过合理选择屏蔽材料和设计屏蔽结构，充分利用这三种损耗机制，可以实现高效的电磁屏蔽效果。

RF/EMI 屏蔽螺旋管的结构与工作原理

3.1 结构设计

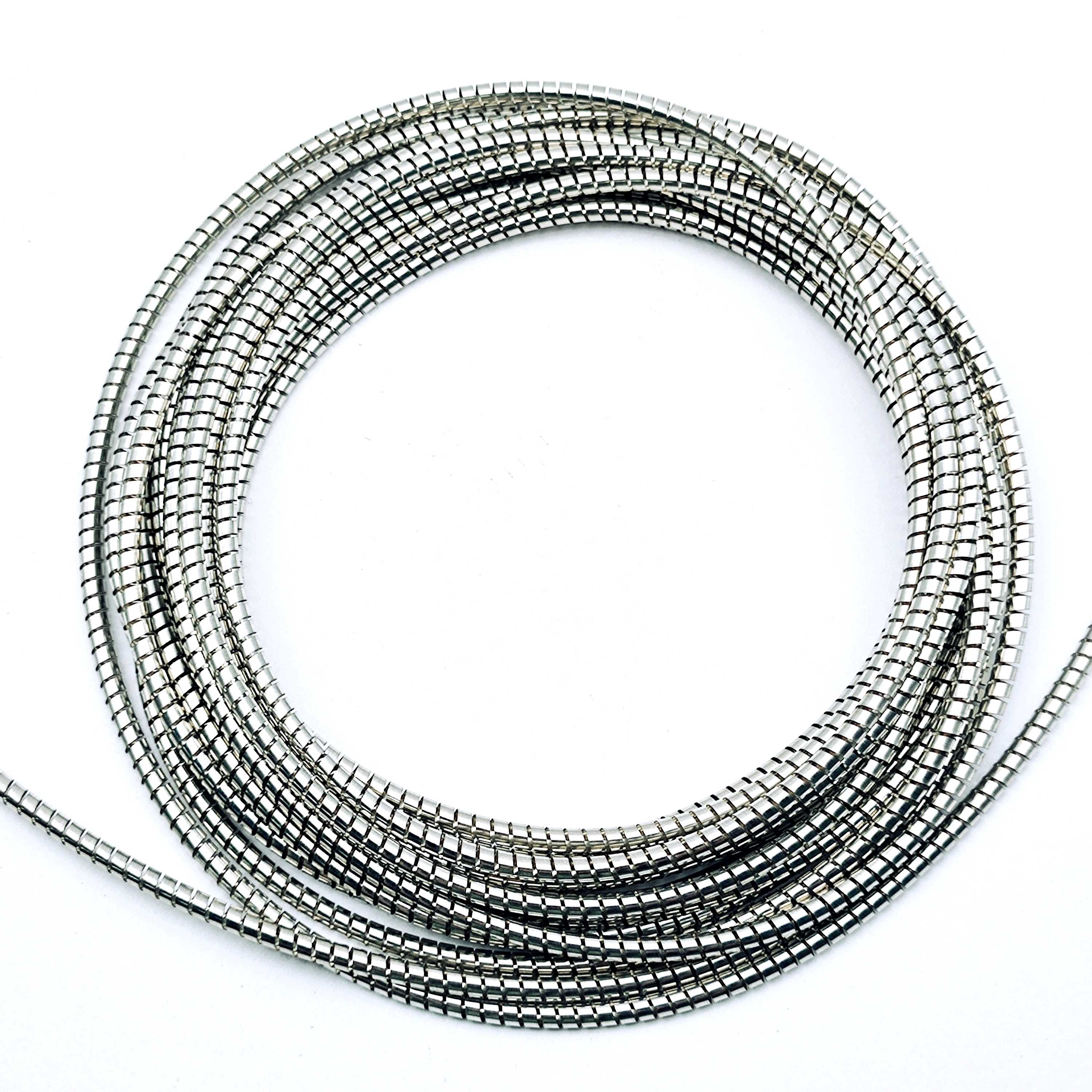

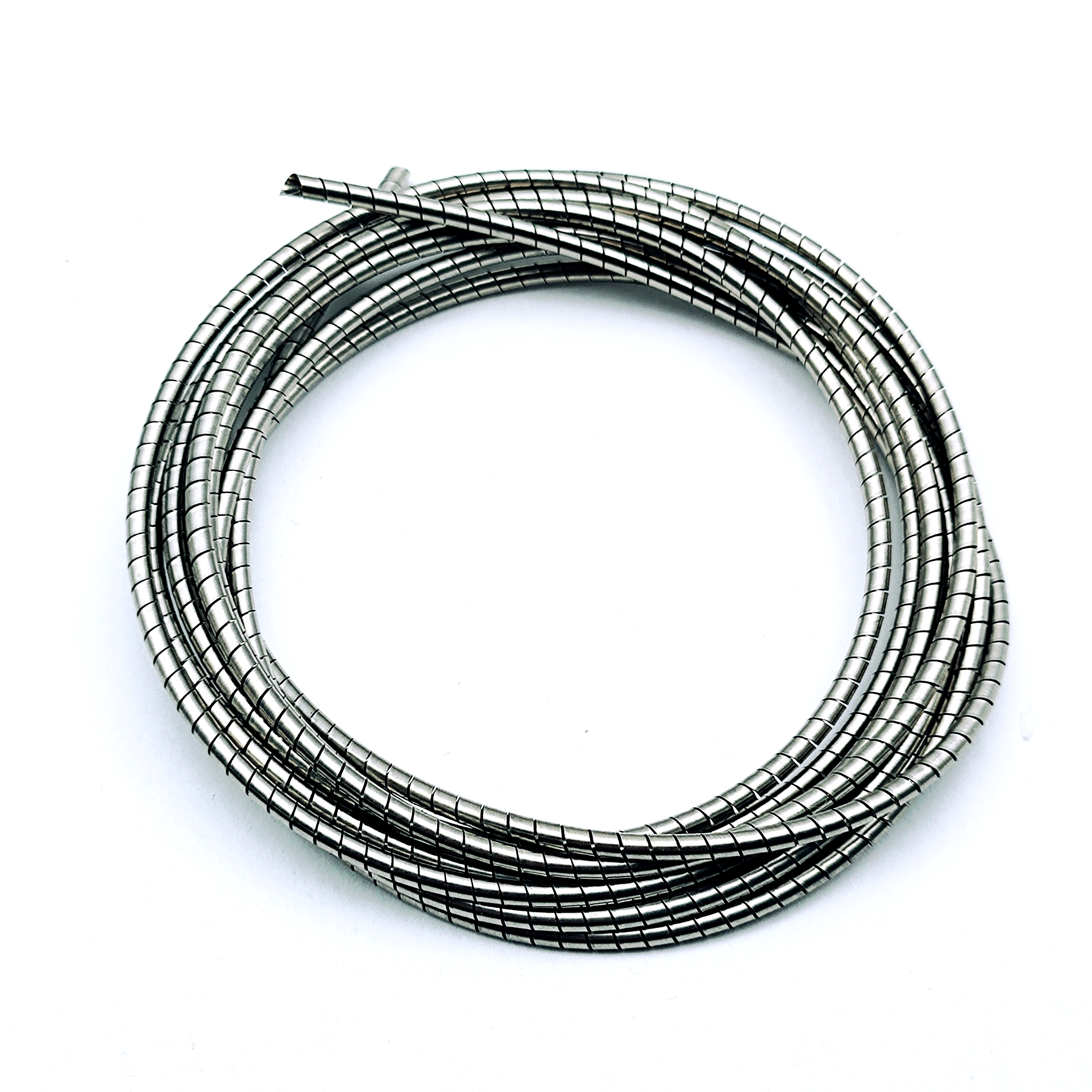

       RF/EMI 屏蔽螺旋管通常由导电性能良好的金属材料制成，如镀锡 / 镀镍铍铜、不锈钢等。其结构呈螺旋状，这种独特的设计使其具有良好的弹性和柔韧性。螺旋管的内径和外径可根据具体应用需求进行定制，以适应不同尺寸的设备接口和安装空间。在一些设计中，螺旋管内部可能还会填充有绝缘材料或弹性材料，进一步增强其性能。例如，填充硅胶等弹性材料可以提高螺旋管的密封性能，防止电磁波从缝隙中泄漏；填充绝缘材料则可以避免在某些情况下因短路而影响屏蔽效果。

3.2 工作原理

       当外界电磁波入射到 RF/EMI 屏蔽螺旋管时，其工作原理主要基于以下几个方面：

1. 反射屏蔽：由于螺旋管采用高导电率的金属材料，其表面会对电磁波产生强烈的反射。根据电磁学原理，金属表面的自由电子在电磁波电场的作用下会发生定向移动，形成感应电流。这些感应电流会产生与入射电磁波方向相反的二次电磁波，从而将大部分入射电磁波反射回空间，减少进入屏蔽区域的电磁波能量。例如，对于高频段的射频电磁波，镀锡铍铜制成的螺旋管能够凭借其良好的导电性，在表面形成强大的感应电流，实现高效的反射屏蔽。

2. 吸收屏蔽：一部分未被反射的电磁波进入螺旋管内部后，会在金属材料中产生感应电流。由于金属材料具有一定的电阻，这些感应电流会在流动过程中产生焦耳热，将电磁波的能量转化为热能而被吸收。例如，不锈钢螺旋管具有较高的磁导率，对于低频磁场干扰能够产生较大的磁滞损耗，有效吸收磁场能量，从而进一步降低屏蔽区域内的电磁干扰强度。

3. 弹性密封与缝隙屏蔽：RF/EMI 屏蔽螺旋管的弹性特性使其能够紧密贴合设备的接口和缝隙。在实际应用中，设备的连接处和缝隙往往是电磁波泄漏的主要途径。螺旋管在安装时可以通过自身的弹性变形，填充这些缝隙，形成良好的电气连接，从而防止电磁波从缝隙中泄漏。例如，在电子设备的机箱连接处，安装屏蔽螺旋管可以有效阻挡内部电磁波向外泄漏，同时防止外部干扰电磁波进入机箱内部，保护内部电路的正常运行。

       RF/EMI 屏蔽螺旋管作为一种高性能的电磁屏蔽产品，凭借其独特的结构设计和优异的性能特点，在电子设备、通信系统、医疗设备、航空航天等众多领域发挥着至关重要的作用。其良好的屏蔽效能能够在宽频率范围内有效阻挡和衰减电磁干扰，弹性与柔韧性使其安装方便且能适应各种复杂的应用场景，耐腐蚀性保证了在不同环境下的长期稳定工作，稳定性和可靠性则为关键设备的正常运行提供了坚实保障。
